案例介紹

• 項目名稱:上海潔凈室裝修-百級凈化車間裝修工程
• 建筑面積:百級潔凈室126平方米，萬級潔凈室425平方，輔助車間518平方米
• 服務項目:電子工業潔凈室工程
• 項目地址:上海金山山陽工業區
• 施工工期：90天
• 潔凈等級:百級、萬級

案例詳情

上海潔凈室裝修-百級凈化車間裝修項目案例簡介：項目位于上海金山山陽工業區，公司專注于特種工業閥門、電力電子元件研發與生產的高新技術企業。本次裝修工程為上海金山研發生產基地擴建工程，建筑面積約1360㎡，其中百級潔凈室126平方米，萬級潔凈室425平方米，輔助車間約520平方米。

一、設計參數

潔凈等級：ISO Class 5（百級）、Class 7（萬級）。

溫濕度控制：溫度 (22 ± 2)℃，相對濕度 45% ~ 55%。

壓差梯度：潔凈區對非潔凈區維持 ≥ 10 Pa 正壓，不同級別區域間壓差 ≥ 5 Pa。

噪音等級：主要工作區 ≤ 65 dB(A)。

照度：主要工作臺面 ≥ 300 Lux。

二、圍護結構

墻體系統

材料：采用50mm厚巖棉夾芯金屬凈化板，面板為0.5mm厚彩鋼板，芯材為容重90kg/m3的A級防火巖棉。

構造：板材企口連接，內填專用密封膠，確保氣密性。陰陽角采用圓弧過渡，無死角，便于清潔。

門窗：配套定制鋼質凈化門（帶觀察窗）及雙層中空玻璃固定窗，確保整體平整與密封。

吊頂系統

材料：采用單玻鎂巖棉凈化板，基板厚度0.5mm，兼具防火與高強度特性。

構造：吊頂內作為靜壓箱及設備安裝層，承載高效過濾器送風口、燈具、消防設施等。

地面系統

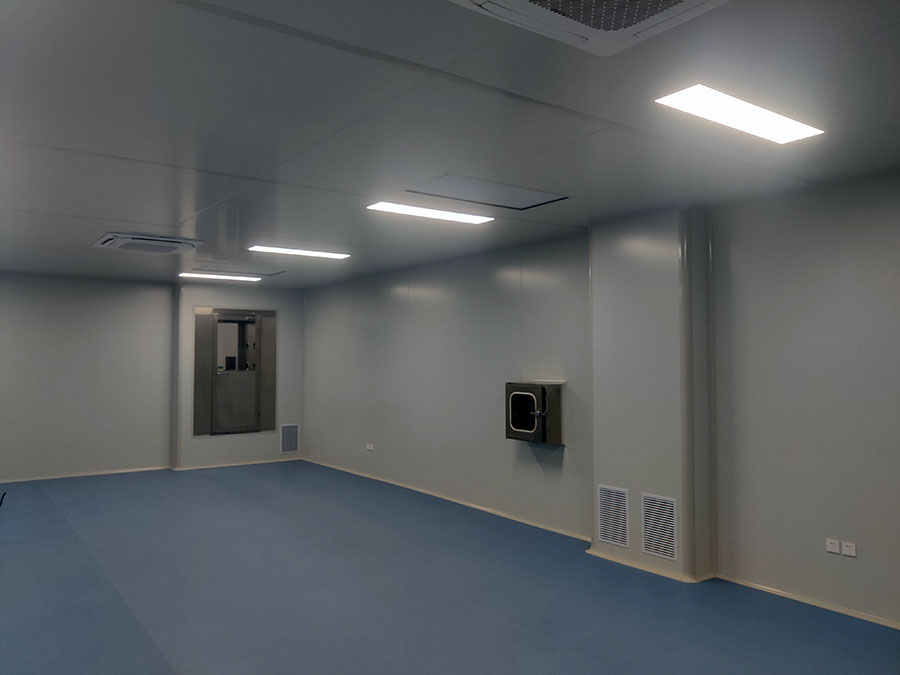

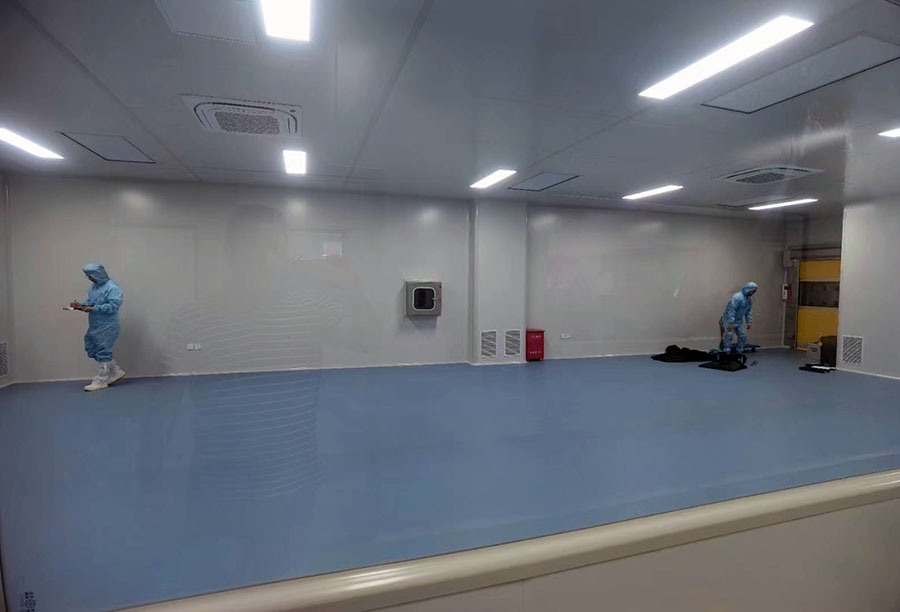

萬級區 (ISO 7)：鋪設2.0mm厚同質透心PVC卷材，焊接處理，形成無縫、耐磨、易清潔的表面。

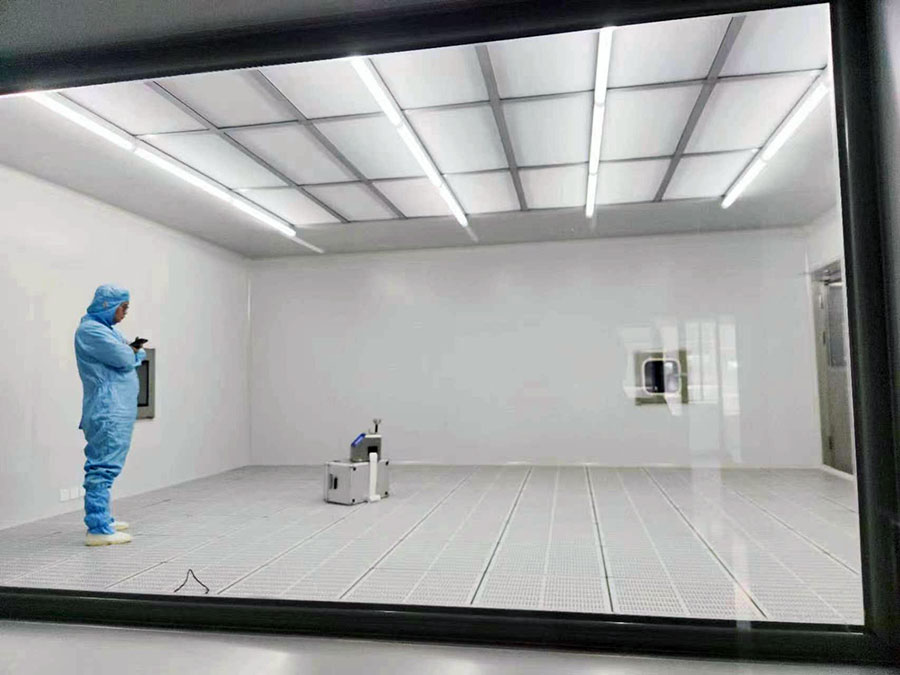

百級區 (ISO 5)：采用全鋼制防靜電通風地板系統，通風率可調，配合高架地板下回風，保證氣流垂直層流。

三、暖通系統

暖通凈化空調系統 (AHU+FFU)：采用組合式空氣處理機組，配備初、中、高效三級過濾，實現溫濕度、潔凈度及換氣次數的精確控制。

電氣與照明系統：采用潔凈室專用LED平板燈，線路穿不銹鋼管暗敷。設置專用配電柜及應急照明。

工藝管道系統：包含排風系統（含有機、酸性廢氣處理）、高純水系統（EDI或反滲透工藝）、壓縮空氣、真空等工藝介質的管道安裝與測試等。
